Особенности и технические характеристики
Настенный водонагреватель проточного типа от лидера европейского рынка термотехники – компании AEG с возможностью изменения мощности нагрева на 18, 21 или 24 кВт;
Обслуживание одной или нескольких точек пользования горячей водой фиксированной температуры от 300С до 600С;
Производительность от минимально необходимых 2,5 л/мин до 12,3 л/ мин;
Отображение температуры нагрева на LCD-дисплее с подсветкой, предупреждающей красным цветом в случае опасности ошпаривания;
Два экономичных режима с нагревом до 400С или 550С;
Электронное управление включением и выключением прибора с помощью датчика протока и микропроцессорного блока;
Стальной нагревательный элемент работает в колбе из жаропрочного пластика;
Покрытие всех элементов, имеющих контакт с водой, препятствующее коррозии и образованию накипи;
Возможность работы с уже подогретой водой;
Встроенные функции защиты от воздушных пробок в водопроводе, падения давления и перегрева ТЭНа;
Вертикальная установка с нижним подводом трубопроводов через штуцеры с наружной резьбой G ½;
Набор гибких шлангов для универсального подключения к водопроводу в комплекте;
Индекс защиты от направленных струй воды IP 25;
Компактные габариты 485 * 226 * 93 мм и вес 3,6 кг впишутся в интерьер любого санузла или кухни;
Производится на головном предприятии всемирно известного концерна AEG в Германии и сопровождается заводской гарантией в течение 3 лет.
Общие сведения

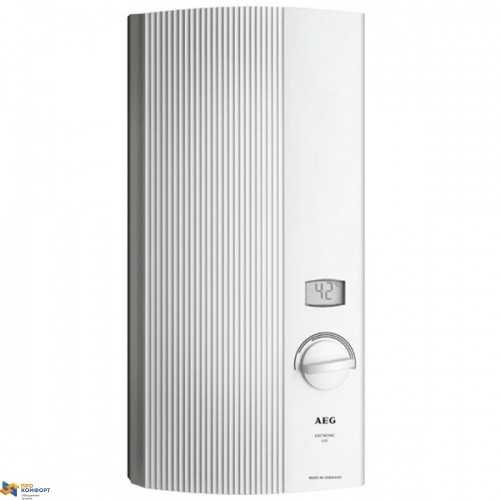

DDLE LCD 18/21/24 – проточный водонагреватель от известного мирового бренда AEGDDLE LCD 18/21/24 – проточный водонагреватель от известного мирового бренда AEG для обеспечения горячей водой фиксированной температуры одной или нескольких точек пользования. Прибор оснащен возможностью трехступенчатого изменения мощности нагрева на 18, 21 или 24 кВт, в зависимости от ваших пожеланий по его производительности и объему бюджета, затрачиваемого на электроэнергию. Отличительной особенностью водонагревателя является возможность устанавливать температуру нагрева с точностью до градуса от 380С до 600С, она отображается на LCD-дисплее с контрастной подсветкой. Когда вода на выходе становится достаточно горячей и ей можно обжечься, дисплей подсвечивается красным, предупреждая об опасности. Для максимального удобства пользования предусмотрены два режима экономного нагрева – до 400С для умывальника и душа, до 550С для кухонной мойки. Экономить электроэнергию можно и в случае работы DDLE LCD 18/21/24 с предварительно подогретой водой, например, из солнечного коллектора.
предохранительный клапан водонагревателя DDLE LCD 18/21/24Агрегат относится к закрытому типу, то есть постоянно находится под давлением водопроводной сети, выдерживая значения от 0,8 до 10 атмосфер. При резком падении давления от аварийной ситуации водонагреватель предохраняет клапан, срабатывающий на отключение электропитания. Защищен прибор и от перегрева ТЭНа с помощью температурного ограничителя. Сам ТЭН выполнен из стали со специальным покрытием против образования накипи даже в жесткой воде. Непосредственно нагрев происходит при прохождении воды через колбу из жаропрочного пластика, в которую погружен ТЭН.
Работает DDLE LCD 18/21/24 только в трехфазной электросети 380В, на стене размещается вертикально с учетом нижней подводки воды. Подключается холодный и горячий трубопровод через штуцеры с наружной резьбой G ½. Благодаря достаточно компактным габаритам 485 * 226 * 93 мм и степени защиты от струй воды IP 25 агрегат легко можно размещать в любом месте санузла или душевой, не опасаясь за безопасность пользования горячей водой. Весит прибор 3,6 кг, что приемлемо для размещения на стене любой степени надежности. Заводская гарантия от AEG на серию DDLE составляет 3 года. Об исключительном качестве не только конструкции, но и сборки свидетельствует тот факт, что изготавливаются приборы этой серии на головном предприятии AEG в Германии.
Принцип работы
Работа DDLE LCD 18/21/24 основана на простом и эффективном принципе нагрева воды, проходящей через колбу с помещенным в нее ТЭНом. Поскольку агрегат является напорным, он постоянно находится под давлением воды в магистральном трубопроводе, поэтому его внутренняя конструкция отличается особенной надежностью Давление, на которое рассчитана данная модель, лежит в пределах от 0,8 до 10 атмосфер. Есть возможность использовать DDLE LCD и в водопроводных сетях, где максимальное значение давления выше 10 бар, в этом случае потребуется лишь дополнительно установить редуктор.
принцип работы водонагревателя DDLE LCD 18/21/24Помимо минимально необходимого значения давления, для работы водонагревателя важен также объем протока воды. Включается прибор при достижении значения 2,5 л/мин, этот показатель отслеживается датчиком протока. Последний передает импульс микропроцессорной системе управления на включение нагревательного элемента. В противоположном случае, когда объем протекающей воды становится меньше пограничного значения, ТЭН отключается. Максимум производительности, которую может обеспечить DDLE LCD 18/21/24, составляет около 12,3 л/мин.
Особенностью данной проточной модели является возможность установить температуру воды на выходе с точностью до 1 градуса в диапазоне от 300С до 600С. Регулировка происходит простым поворотом ручки терморегулятора. Для вашего максимального удобства предусмотрены фиксированные экономичные режимы нагрева – до 400С, рекомендуемый для использования в умывальнике или душе, и до 550С, удобный для кухонных нужд.
Есть возможность работы DDLE LCD 18/21/24 и с уже подогретой водой, например, проходящей через систему коллектора на солнечных батареях. В этом случае нагрев будет происходить быстрее, но при этом значение, установленное на терморегуляторе, будет отличаться от реальной температуры горячей воды на выходе.
водонагреватель DDLE LCD 18/21/24 в интерьереОсобенностью рассматриваемой модели, отраженной даже в ее названии, является возможность изменения мощности нагрева ступенчато на 18, 21 и 24 кВт. Выбор зависит только от ваших пожеланий по количеству обслуживаемых точек пользования горячей водой, скорости ее подачи и объему затрачиваемой на нагрев электроэнергии. В любом случае, вы всегда сможете найти идеальный компромисс между температурой воды в вашем кране, душе или мойке и расходом электричества.
Чтобы долгой и безаварийной работе не нанесли вреда перепады давления в водопроводной сети, инженеры AEG предусмотрели клапан, срабатывающий при падении давления ниже установленного критического значения. Клапан отключает питание прибора при возникновении опасности резкого снижения протока, а, следовательно – возможного закипания воды внутри колбы. Если же температура ТЭНа превысит допустимую по какой-либо другой причине, опасная ситуация также будет предупреждена – в этом случае сработает температурный ограничитель. Он выключит ТЭН, и когда ситуация, приведшая к перегреву, будет устранена, вам нужно будет обратиться в сервисный центр для перезапуска агрегата.
Конструктивные особенности
применение водонагревателя DDLE LCD 18/21/24Основу качественной и долгой работы любого водонагревателя создает ТЭН, и здесь важное значение имеет и его конструкция, и материалы, и способ управления нагревом. В случае DDLE LCD 18/21/24 соблюдены все составляющие надежности. Изготовлен ТЭН из стали с особым покрытием, предотвращающим образование накипи и ржавчины. Элемент оснащен возможностью изменения мощности, а управляется с идеальной точностью микропроцессорной системой. Она не позволяет работать ТЭНу в случае недостаточного уровня протока или давления в системе водопровода, а значит – сохраняет его работоспособность на долгие годы.
ТЭН помещен в колбу из устойчивого к перепадам температуры и давления фторопласта, она столь же надежно защищена специальным покрытием от образования накипи, как и сам нагревательный элемент.
Как видно из названия, в конструкции водонагревателя присутствует «умный» LCD-дисплей. Он одновременно является информационным табло, поскольку отображает температуру выходящей нагретой воды, и предупреждающим сигналом. Как только вода становится горячее 430С, голубой цвет фона на дисплее сменяется красным. Для вас это сигнал об опасности ошпаривания, особенно, если горячей водой пользуется ваш ребенок.
Снабжен водонагреватель и несколькими элементами конструкции, предназначенными исключительно для защиты его работоспособности и безаварийности. К ним можно отнести систему защиты от воздушных пробок, которой снабжена электронная система управления. От перепадов давления в водопроводе, и, как следствие, опасности резкого снижения протока через ТЭН, агрегат защищает специальный клапан, отключающий питание водонагревателя при критическом значении давления. Если же по какой-либо причине температура ТЭНа достигает недопустимого значения, срабатывает другой предохранительный элемент – температурный ограничитель.
комплект гибких трубок водонагревателя DDLE LCD 18/21/24Предусмотрены в конструкции и дополнительные элементы для простого и универсального монтажа. Это комплект гибких труб разной длины для подвода и отвода воды, позволяющий размещать прибор в самых сложных по конфигурации помещениях даже после финишной отделки. Универсальность размещения DDLE LCD 18/21/24 также подтверждается индексом IP 25, который свидетельствует о наружной защите прибора даже от направленных струй воды, падающих на корпус под любым углом. Не попадут под корпус и инородные предметы диаметром свыше 12,5 мм.
Таким образом, в конструкции DDLE LCD предусмотрено максимально количество элементов для удобного и безопасного пользования, простого монтажа и защиты самого агрегата от внутренних и внешних негативных факторов.
Монтаж и подключение
монтаж водонагревателя DDLE LCD 18/21/24Важно помнить, что даже при максимально продуманной и надежной конструкции водонагревателя, его безопасность и срок службы зависят от качества монтажа и комплектующих. Поэтому компания AEG требует привлекать к установке своих агрегатов только квалифицированных специалистов и использовать только оригинальные запасные части и дополнительное оборудование. После приобретения DDLE LCD 18/21/24 обратитесь в авторизованный сервисный центр для установки и первого запуска агрегата. При этом нужно грамотно выбрать место для монтажа – на стене в непромерзающем помещении. Хранить временно демонтированный прибор нужно также при плюсовой температуре, поскольку остатки воды в нем при замерзании могут нанести вред внутренним элементам конструкции.
При планировании размещения также стоит учесть тот факт, что и подводить, и отводить холодную и горячую воду можно по системе металлических и пластиковых труб. Единственное условие: пластиковый трубопровод горячей воды должен выдерживать температуру до 950С, которой может достичь вода в аварийной ситуации, и давление до 1,2 Мпа. Подключаются трубопроводы через штуцеры с наружной резьбой G ½. Арматуру, подключаемую к водонагревателю, можно использовать только напорную, предназначенную для данного типа приборов.
К электроподключению DDLE LCD также нужно подойти со всей тщательностью. Агрегат подключается к трехфазной сети напряжением 380В только фиксированным способом через автоматический выключатель. Последний должен быть снабжен возможностью отключения одновременно по всем фазам и иметь изолирующее расстояние между контактами не менее 3 мм. Чтобы соблюдалась категория влагозащиты IP 25, кабельный ввод должен быть надежно закрыт изолирующей манжетой.
Запустить водонагреватель в работу вам поможет специалист сервисного центра, дальше вам останется лишь пользоваться всеми его многочисленными преимуществами, а также следить за наружной чистотой корпуса и арматуры. Корпус достаточно протирать влажной салфеткой без химических чистящих средств, с арматуры нужно удалять известковый налет стандартными средствами, чтобы проток воды не был ничем затруднен. Эти действия не составят для вас труда и не займут много времени, а в результате вы получите возможность пользоваться горячей водой нужной вам температуры во всех пунктах водоразбора в вашем доме или квартире.
